Wiese 3-Achs-Stufen-Sattelauflieger in
Sonderausführung mit 2-teilige Streckrampe
für Gabelstaplertransporte
Typ: WGT-36-CS-SR
Produktinformationen
Basisdaten
Wiese 3-Achs-Stufen-Sattelauflieger in
Sonderausführung mit 2-teilige Streckrampe
für Gabelstaplertransporte
Typ: WGT-36-CS-SR
Zubehör & Sonderausstattung
Stahlrahmen
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Achsen/Federung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Liftachse
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Bremsanlage
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Bereifung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Stützbeine
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Lichtanlage
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Anbauteile
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Zusatzausstattung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Lackierung/Oberflächenbehandlung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
- Rahmenkonstruktion in Stahlschweißkonstruktion, bestehend aus geschweißten
Längsträgern und durchgesteckten Querträgern, Scheuerplatte 8 mm,
Halshöhe 160 mm incl. Boden
- Tiefbettausführung schräglaufend bis zur Sattelstufe
- Außenrahmen als Lochrahmen- 3 x 9.000 kg wartungsarme BPW-Achsen, trommelgebremst
- Luftfederung mit Heben- und Senkeneinrichtung
- Achsabstand 1.310/1.410
- A-Achse als Liftachse
- C-Achse als reibungsgelenkte Nachlauflenkachse, sperrbar mittels Schalter und/oder
RückwärtsgangTyp : WFB 25 S
Tragfähigkeit : 25.000 kg als Auffahrrampe
Plattformlänge ca. : 5.600 mm (3.100 mm + 2.500 mm)
Ausführung:
als 2-teilige Streckrampe
4 Stück Hydraulikzylinder zum öffnen und schließen der Rampe
2 Stück Hydraulikzylinder zum Strecken der Rampe
Kolbenstangen aus vernickelten, rostfreiem Stahl, wartungsarme Lager mit Schmiermöglichkeit, Bolzen verzinkt
Plattform aus Stahl in 2-teiliger Ausführung
mit Festteil (verschließt das Heckportal) und Streckteil
Fahrfläche aus verzinkten Schwerlast-Gitterrosten, klappbare Stützen an Plattform für Rampennutzung, Rampe verschließt das Heckportal, incl. Gummidichtungen
Rampenausführung incl. Winkelreduzierung, d.h. der feste Rampenteil kann teilbeladen angehoben werden (Rücksprache notwendig)
Heckabstützung Hydraulisch
Ladestromversorgung zur Zugmaschine (Nato-Stecker)- Aufbau in Curtainsiderausführung
- Stirnwand mit abgerundeten Ecken, Stirnwand auf volle Höhe mit mittlerer Stirnwandstütze
- Heckportal in verstärkter Ausführung incl. Vorbereitung Auffahrrampe
- 2 Stück Aluminiumkombiholme mit Laufschienen für Schiebeverdeck, Schieberungen und
Schiebeplanen
- Schiebeverdeck zur Dachverladung, von hinten nach vorne zu öffnen. Edscha Profi
mit Stahlgestänge
- pro Seite jeweils 3 Stück Mittelrungen in Automatikausführung
- pro Seiten 4 Reihen Aluminiumlatten
- Spanngetriebe der Schiebeplanen montiert an den Heckrungen, zusätzlich Schnellspanner an
den Frontrungen

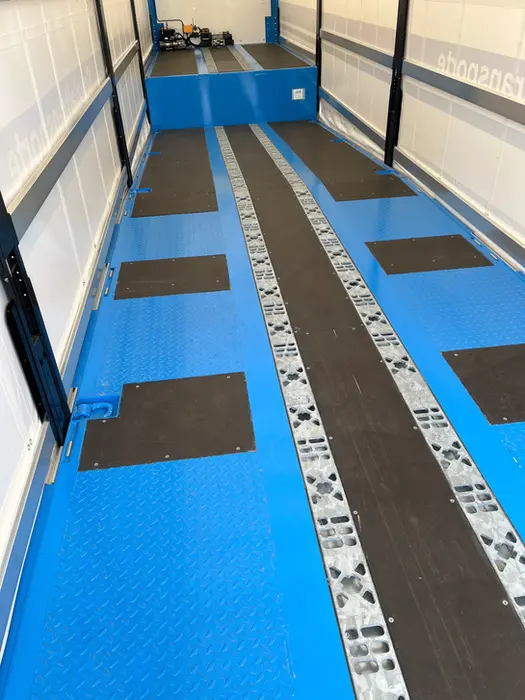

- 40 mm Siebdruckboden wasserfest verleimt
- Boden rutschhemmend verlegt
- ausgelegt für hohe Flächenbelastung und hohe Punktbelastung
- Boden staplerbefahrbar
- extra Verstärkungen im hinteren Bereich für 3-Rad-Stapler
Plane in RAL, aus hochbeanspruchbarem verstärktem Polyestermaterial. 2x2 panama-
gewebt mit PVC-Überzug (950g/m²), extra diagonale und vertikale Verstärkungen
ca. alle 500 mm Planspanner
- Dachplane in verstärkter Ausführung- Automatisch-lastabhängige Zweileitungs-Druckluft-Bremsanlage nach EG-Richtlinien
71/320/EWG ff, ABV 4S 3M WABCO

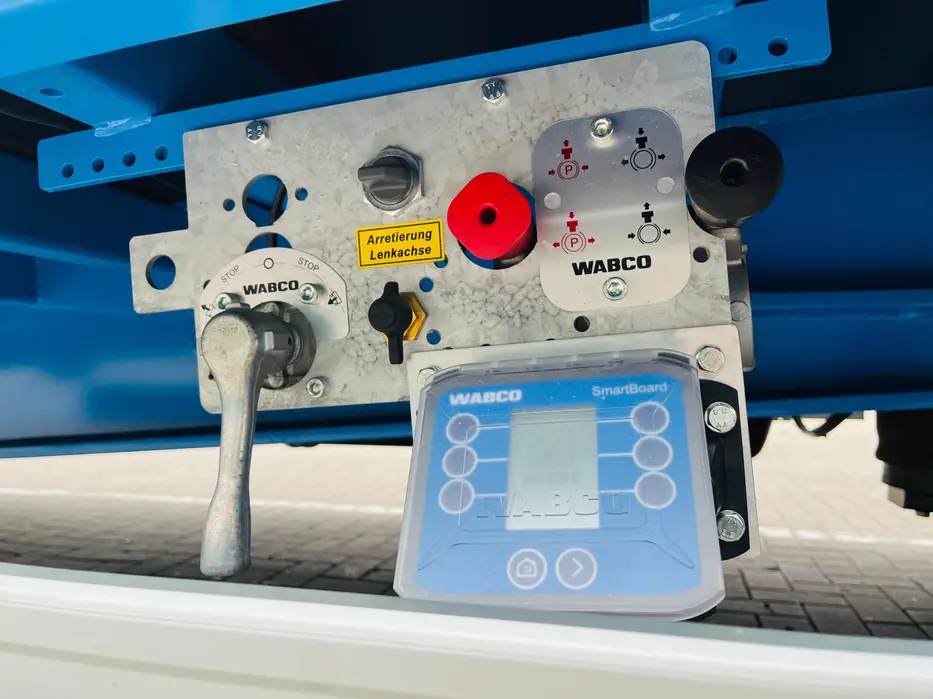

- EBS Bremsanlage
- Smart Board
- Federspeicher-Feststellbremse auf 2 Achsen wirkend
- Versorgung Luft über Anschlüsse an der Stirnwand- 12-fach 235/75 R17.5, montiert auf Stahlfelgen
- Reifenfabrikat nach Wahl des Herstellers- 2 x 12.000 kg 2-Gang, Einseitenbedienung
- Kunststoffkotflügel mit Schmutzfängern
- seitlicher Unterfahrschutz, Aluminium eloxiert
- 2 Stück Unterlegkeile mit Halter
- 1 Stück E-Radhalter
- 1 Stück Edelstahlstaukiste
- Gurt- und Kettenhalter (Position nach Vorgabe)
- 4 Stück Arbeitsscheinwerfer montiert (2 vorne, 2 hinten)
- Österreich-Warntafeln
Technische Daten
Gewichte:
Gesamtgewicht: 36.000 kg (39.000 kg)
Sattellast: 12.000 kg
Achsaggregat: 24.000 kg (27.000 kg)
Leergewicht ca.: 11.000 kg (ausstattungsabhängig)
Maße:
Aufsattelmaß: 1.150 mm
Länge Hochbett i.L.: 4.000 mm
Länge Tiefbett i.L.: 9.600 mm
Länge Schräge Tiefbett ca.: 3.925 mm
Breite i.L.: 2.470 mm
Innenhöhe Hochbett ca.: 2.690 mm
Innenhöhe Tiefbett oberhalb Achsen ca.: 3.120 mm
Innenhöhe Tiefbett tiefster Punkt: 3.400 mm
Gesamthöhe : 4.000 mm
Aufbauabmessung
