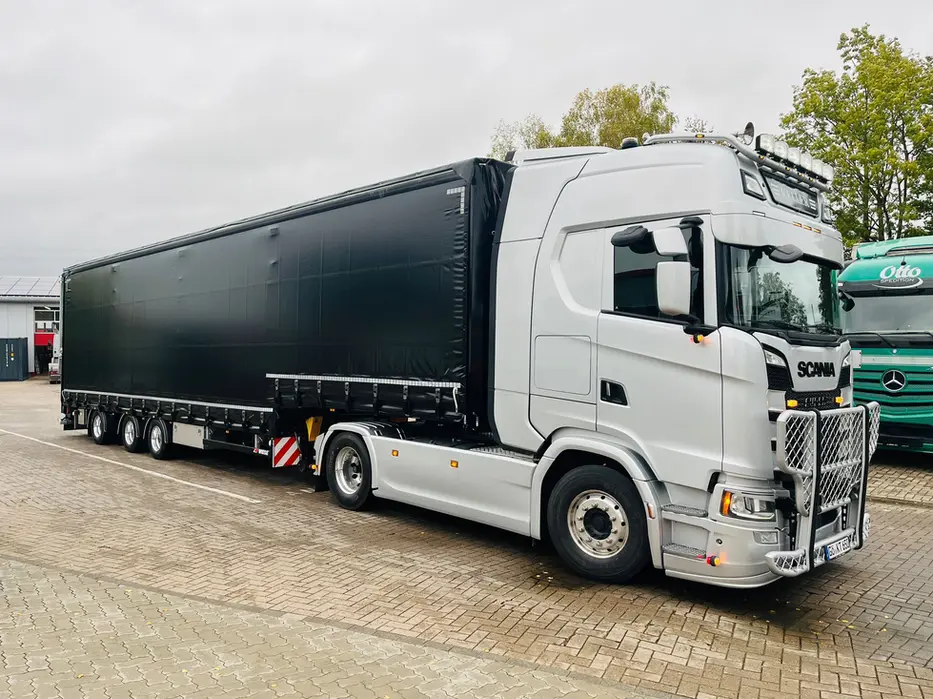

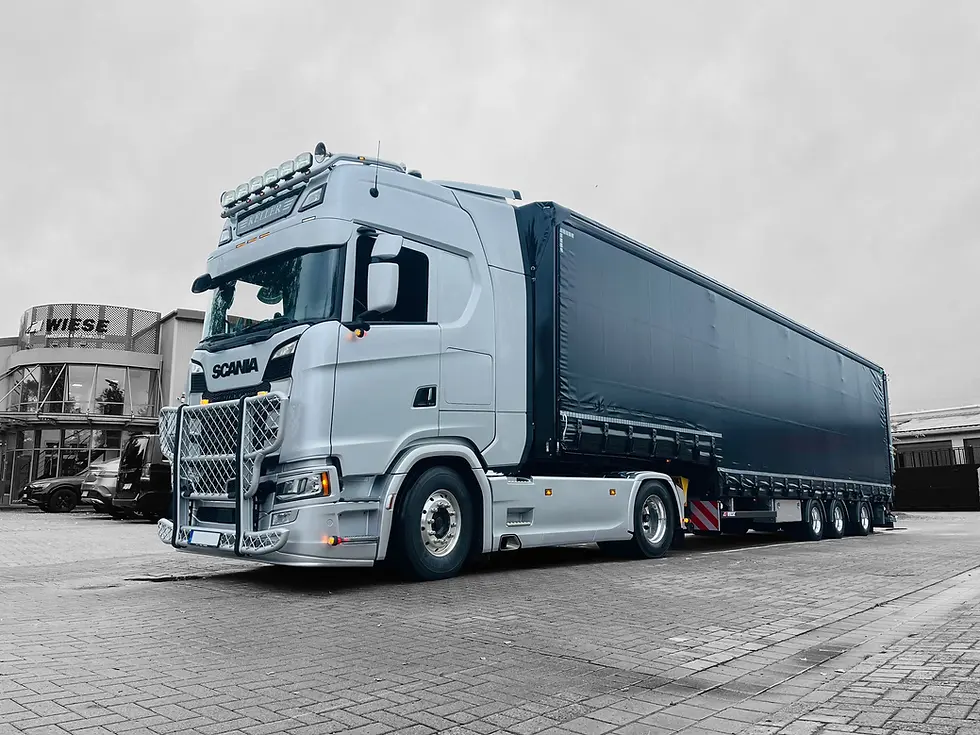

Wiese 3-Achs-Stufen-Sattelauflieger
in Sonderausführung mit Schwerlast-
Ladebordwand für Gabelstaplertransporte
Typ: WGT-36-CS-SR

Produktinformationen
Basisdaten
Wiese 3-Achs-Stufen-Sattelauflieger
in Sonderausführung mit Schwerlast-
Ladebordwand für Gabelstaplertransporte
Typ: WGT-36-CS-SR
Zubehör & Sonderausstattung
Stahlrahmen
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Achsen/Federung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Liftachse
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Bremsanlage
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Bereifung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Stützbeine
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Lichtanlage
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Anbauteile
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Zusatzausstattung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
Lackierung/Oberflächenbehandlung
Aufsattelmaß ca. :
Gesamtbreite ca. :
Gesamtlänge ca. :
Rollenhöhe Gerät ca. :
- Rahmenkonstruktion in Stahlschweißkonstruktion, bestehend aus Längsträgern und
durchgesteckten Querträgern, Scheuerplatte 8 mm, Halshöhe 150 mm incl. Boden
- Außenrahmen als Lochrahmen für optimierte Ladungssicherung
- zusätzlich 18 Paar bündig im Bodenrahmenprofil eingelassene Zurrpunkte 2,5 to. sowie
3 Paar 8 to.-Zurrpunkte
- Podestkonstruktion in Sonderbauweise mit Anfahrschräge (siehe unten)- 3 x 10.000 kg wartungsarme SAF-Achsen, trommelgebremst
- Luftfederung mit Heben- und Senkeneinrichtung
- Achsabstand 1.310/ 1.810Typ : WFB 25 S
Tragfähigkeit : 25.000 kg als Auffahrrampe
Plattformlänge ca. : 5.600 mm (3.100 mm + 2.500 mm)
Ausführung:
Heckabstützung Hydraulisch
Ausführung:
als 2-teilige Streckrampe
4 Stück Hydraulikzylinder zum öffnen und schließen der Rampe
2 Stück Hydraulikzylinder zum Strecken der Rampe
Kolbenstangen aus vernickelten, rostfreiem Stahl, wartungsarme Lager mit Schmiermöglichkeit, Bolzen verzinkt
Plattform aus Stahl in 2-teiliger Ausführung
mit Festteil (verschließt das Heckportal) und Streckteil
Fahrfläche aus verzinkten Schwerlast-Gitterrosten, klappbare Stützen an Plattform für Rampennutzung, Rampe verschließt das Heckportal, incl. Gummidichtungen
Rampenausführung incl. Winkelreduzierung, d.h. der feste Rampenteil kann teilbeladen angehoben werden (Rücksprache notwendig)
als 2-teilige Streckrampe
4 Stück Hydraulikzylinder zum öffnen und schließen der Rampe
2 Stück Hydraulikzylinder zum Strecken der Rampe
Kolbenstangen aus vernickelten, rostfreiem Stahl, wartungsarme Lager mit Schmiermöglichkeit, Bolzen verzinkt
Plattform aus Stahl in 2-teiliger Ausführung
mit Festteil (verschließt das Heckportal) und Streckteil
Fahrfläche aus verzinkten Schwerlast-Gitterrosten, klappbare Stützen an Plattform für Rampennutzung, Rampe verschließt das Heckportal, incl. Gummidichtungen
Rampenausführung incl. Winkelreduzierung, d.h. der feste Rampenteil kann teilbeladen angehoben werden (Rücksprache notwendig)
Heckabstützung Hydraulisch
- Heckportalrungen hydraulisch ausfahrbar mit Funksteuerung- Sattelstufe mit 30 mm Siebdruckboden wasserfest verleimt
- Tiefbett mit 40 mm Siebdruckboden wasserfest verleimt
- Boden rutschhemmend verlegt
- ausgelegt für hohe Flächenbelastung und hohe Punktbelastung
- Boden staplerbefahrbar- Heckportalrungen hydraulisch ausfahrbar mit Funksteuerung
- gelochtes Bodenrahmenprofil sowie 12 Paar eingelassene Zurrösen zur
Ladungssicherung
- zusätzlich 4 verstärkte Zurrösen in 8 to.-Ausführung
- Multi x Schiene im Tiefbett
- Aufbau in Curtainsiderausführung
- Stirnwand mit abgerundeten Ecken, Stirnwand auf volle Höhe mit mittlerer Stirnwandstütze
- Heckportal in verstärkter Ausführung incl. Vorbereitung Auffahrrampe
- 2 Stück Aluminiumkombiholme mit Laufschienen für Schiebeverdeck, Schieberungen und Schiebeplanen
- Schiebeverdeck zur Dachverladung, von hinten nach vorne zu öffnen, Ausf. Edscha Profi mit Stahlgestänge
- pro Seite jeweils 3 Stück Mittelrungen in Automatikausführung
- pro Seite 4 Reihen Aluminiumlatten, Einteilung nach Rücksprache, unten 3 Stück
übereinander steckbar
- Spanngetriebe der Schiebeplanen montiert an den HeckrungenPlane in RAL, aus hochbeanspruchbarem verstärktem Polyestermaterial. 2x2 panama-
gewebt mit PVC-Überzug (950g/m²)
- Dachplane in verstärkter Ausführung
- Plane mit 2. Pos. an der Stirnwand inkl. Falte nach unten- Automatisch-lastabhängige Zweileitungs-Druckluft-Bremsanlage nach EG-Richtlinien
71/320/EWG ff, ABV 4S 3M WABCO
- EBS Bremsanlage
- Federspeicher-Feststellbremse auf 2 Achsen wirkend
- Versorgung Luft über Anschlüsse an der Stirnwand
Lichtanlage:
- Ausführung gemäß EG-Richtlinien 76/756/EWG ff
- 24 Volt Steckdosen, 2 x 7-polig
- je Seite 2 Stück Rückleuchten in LED-Ausführung
- zusätzlich runde Rückfahrscheinwerfer und Nebelschlußleuchte, montiert im hinteren
Unterfahrschutz
- Seitenmarkierungsleuchten in LED-Ausführung- 6-fach 235/75 R17.5, montiert auf Stahlfelgen (innen)
- 6-fach 235/75 R17.5 montiert auf Alufelgen (Außen)
- Reifenfabrikat (nach unserer Wahl)- 2 x 12.000 kg 2-Gang, Einseitenbedienung
- Kunststoffkotflügel mit Schmutzfängern
- seitlicher Unterfahrschutz, Aluminium eloxiert
- 2 verzinkte Unterlegkeile mit Halter
- 1 Stück E-Radhalter in Windenausführung unterm Auflieger
- 1 Gas Flaschenhalter vor der Stirnwand
- RSAB (eisfreie Dächer)
- 4x Überbreitetafeln- elektr.-hydraulischer Motor mit kompaktem Leiselaufaggregat, Aggregatgehäuse aus
rostfreiem Stahl
- Elektrische Versorgung 24 Volt über Ladestromkabel zur Zugmaschine (NATO-Kabel),
- Montage Hydraulikaggregat innen vor der Stirnwand
- Steuerung der Rampe mittels Funkfernsteuerung, zusätzliche Bedienung am
Steuerblock vorhanden
Notbetätigung mittels Handpumpe vorhanden
Technische Daten
Gewichte:
Gesamtgewicht: 36.000 kg
Sattellast: 12.000 kg
Achsaggregat: 24.000 kg
Leergewicht ca.: 11.000 kg (ausstattungsabhängig)
Maße:
Aufsattelmaß: 1.150 mm
Länge Hochbett i.L.: 4.195 mm
Länge Tiefbett i.L.: 9.425 mm
Breite i.L.: 2.470 mm
Innenhöhe Hochbett ca.: 2.600 mm
Innenhöhe Tiefbett ca.: 3.100 mm
Gesamthöhe: 4.000 mm
Aufbauabmessung
