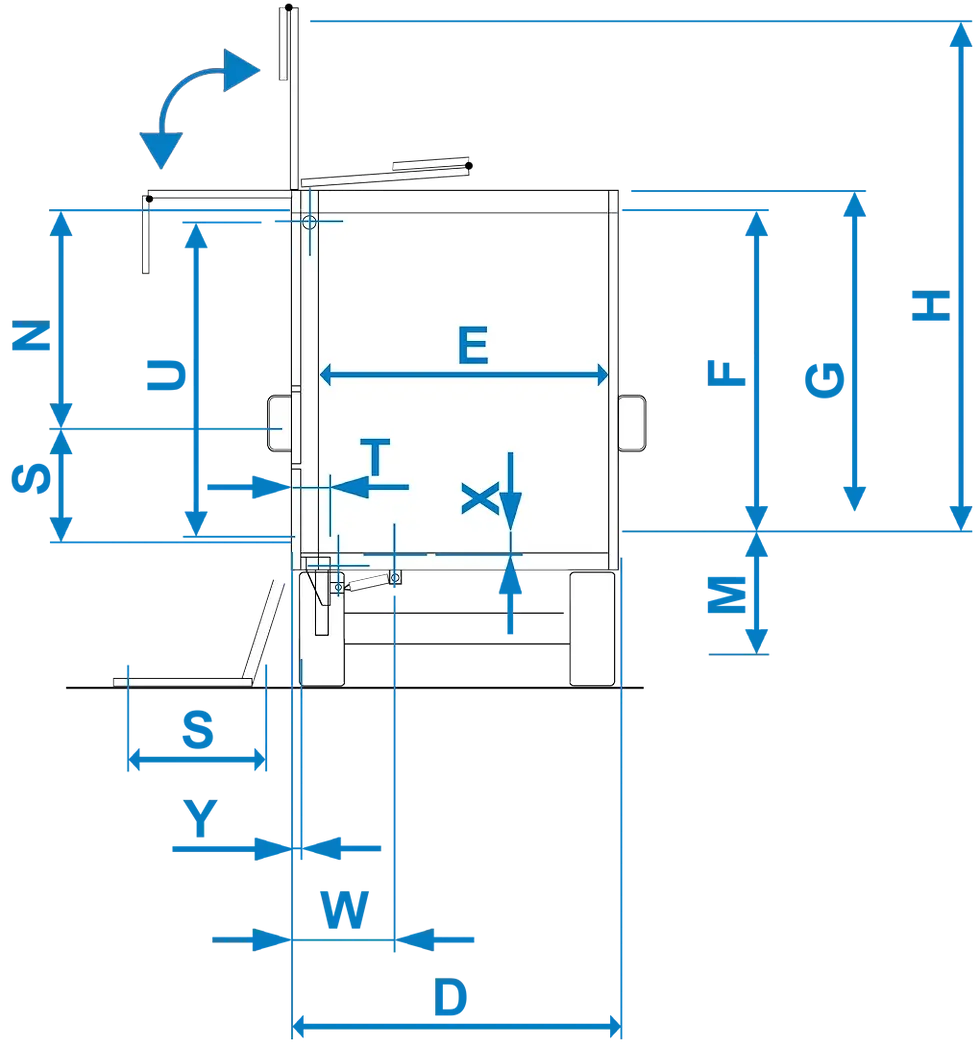

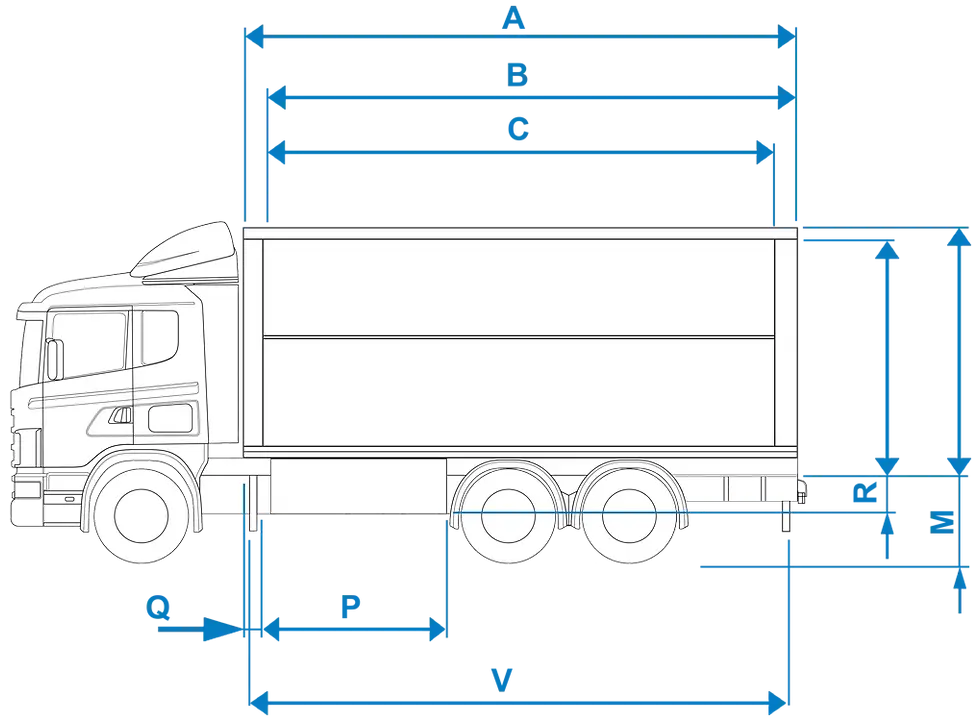

A Außenlänge
B Ladelänge = A - 341 mm
C Ladelänge zwischen den Rungen = B - 341 mm
D Außenbreite = Standard 2.550 mm
E Durchladebreite = Standard 2.228 mm
F Ladehöhe
G Gesamthöhe geschlossen = F + 180 mm
H Gesamthöhe 180° offen = G + (F / 2) + 140 mm
M Oberkante Boden
N Winglinerwand lichte Weite = F - S + 102 mm
P Seitenlader Zylinderkastenlänge 2.540 mm
Q Seitenlader Zylinderkastenposition längs 370 mm
R Seitenlader Zylinderkastenhöhe 330 mm
S Seitenladerbreite
T Seitenlader Zylinderkastenposition seitlich 252 mm
U Seitenlader Höhe Bolzenmitte bis Zylinderkasten Oberkante = F - 4 mm
V Seitenlader C-Schienen Außenmaß = A - 427 mm
W Seitenlader Schiebezylinderanbindung für C-Schienen = 604 mm
X Seitenlader Schiebezylinderanbindung für C-Schienen = 177 mm
Y Seitenlader Abstand zu Reifen min. 70 mm
